一、 產品簡介
   CAT-HDCI-PT/PR是一款網絡信號傳輸器，可以將HDMI/DVI/RS232/IR等信號以網絡形式進行傳輸，支持信號傳輸距離70米，支持POE供電，搭配終端設備使用。
二、  產品指標
  * HDMI/DVI/RS232/IR信號通過網絡的方式進行傳輸；
v* 支持輸入輸出信號自動識別；
v* 支持網絡傳輸距離70米；
v* 支持HDTV標準下各種HDMI單通道分辨率；
v* 支持多種色彩空間，支持視頻轉換以及倍頻功能；
  * 支持HDMI1.3a，HDCP1.2，DVI1.0協議；
三、  詳細規格說明：

型號	CAT-HDCI-PT		CAT-HDCI-PR
輸入	HDMI/DVI/RS232/IR信號輸入		網絡信號輸入
輸出	網絡信號輸出		HDMI/DVI/RS232/IR信號輸出
協議	支持HDMI1.3a，HDCP1.2，DVI1.0協議
色彩空間	支持RGB444，YUV色彩空間
分辨率	480i---1080p@60Hz（HDTV標準）分辨率輸入
傳輸距離	70M
電壓	DC 20V
尺寸	102*25*79(mm)	工作溫度		-10℃- 50℃
重量	約0.3kg	儲存溫度		-25℃- 55℃
功耗	≤12W

  設備面板及功能說明
      4.1面板說明

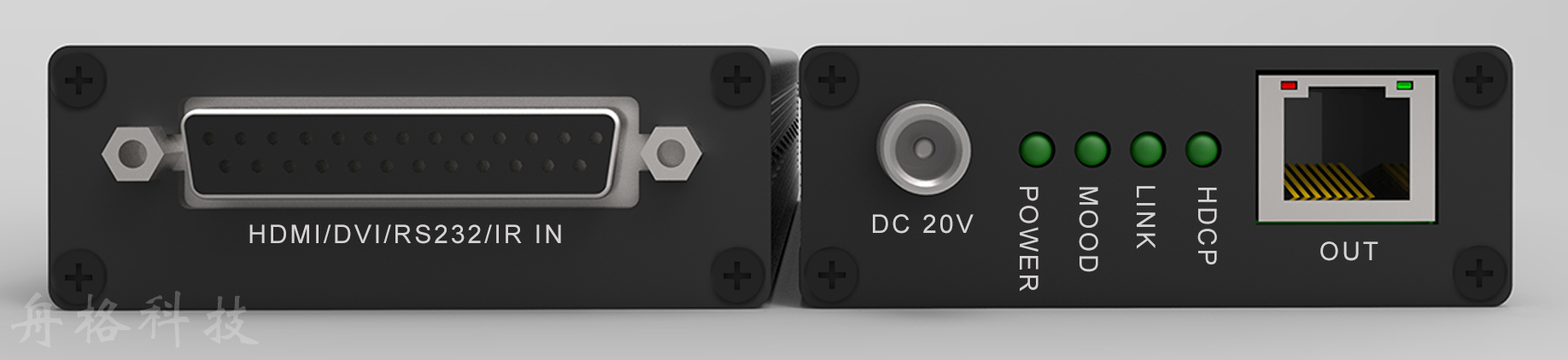

圖4.1.1 CAT-HDCI-PT面板

1.HDMI/DVI/RS232/IR IN:信號輸入；
2.DC 20V:設備電源接入端口；
3.POWER:電源指示燈，接入電源后常亮；
4.M00D：設備狀態指示燈，常亮閃爍表示設備的軟件和硬件工作正常；
5.LINK:設備連接指示燈，常亮閃爍表示設備發射端與接收端己連接正常；
6.HDCP:輸入輸出信號指示燈，常亮閃爍表示設備的輸入輸出信號己連接正常；
7.OUT：信號輸出。

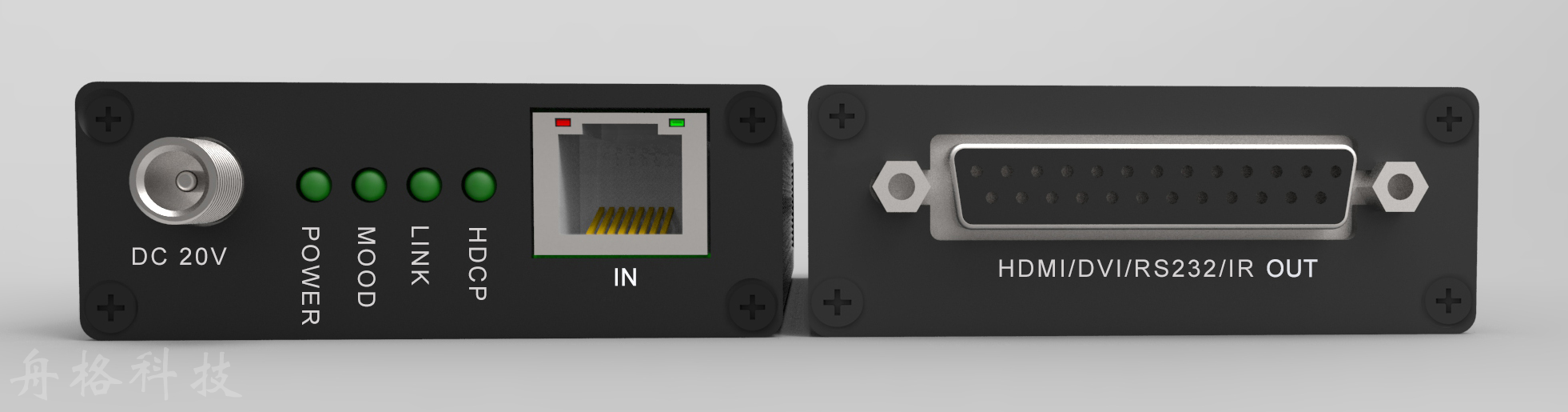

圖4.1.2 CAT-HDCI-PR面板
1.DC 20V:設備電源接入端口；
2.POWER:電源指示燈，接入電源后常亮；
3.M00D：設備狀態指示燈，常亮閃爍表示設備的軟件和硬件工作正常；
4.LINK:設備連接指示燈，常亮閃爍表示設備發射端與接收端己連接正常；
5.HDCP:輸入輸出信號指示燈，常亮閃爍表示設備的輸入輸出信號己連接正常；
6.IN：信號輸入；
7.HDMI/DVI/RS232/IR OUT:信號輸出。

4.2 設備操作說明：
注意事項：請使用下面的安裝順序，如果沒有正確遵循安裝順序，設備可能不工作或工作不正常。
1.使用信號轉接線連接攝像頭和CAT-HDCI-PT；
2.使用網線連接CAT-HDCI-PT和CAT-HDCI-PR；
3.使用信號轉接線連接CAT-HDCI-PR和終端；
4.將各設備接入電源。（CAT-HDCI-PT/R支持POE供電，只給發射端或接收端供電即可）

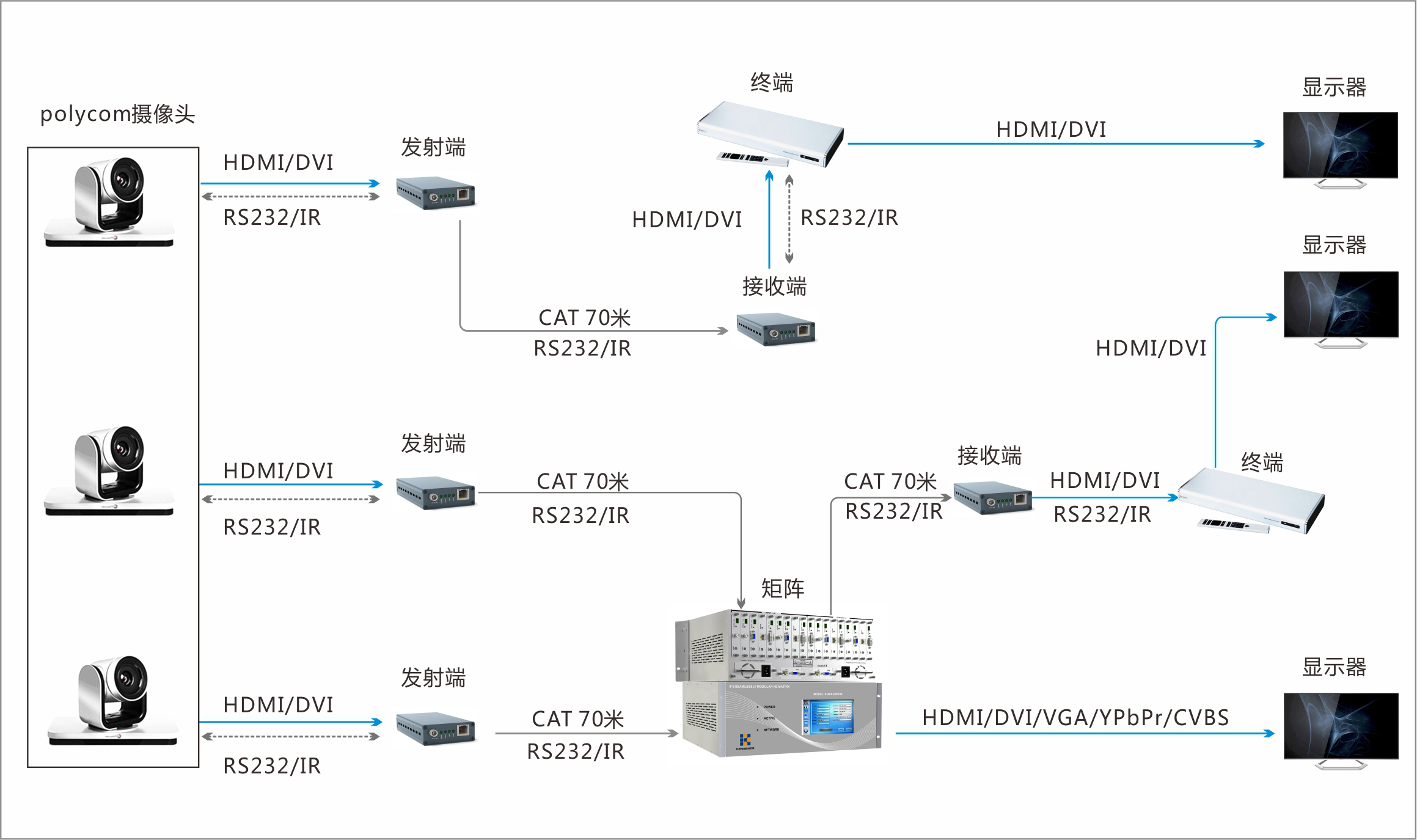

4.2.1設備連接示意圖
五、常見故障說明
 ⑴ 顯示器上沒有任何反應
◆確保所有使用外部電源的的插銷、插座緊固連接。
◆檢查顯示器是否打開電源以及是否正常運行。
◆確保設備和顯示設備的連接線是正確的，而且顯示器也選到了相對應的輸入通道。
(2) 屏幕圖像黑邊或者溢出
◆設置顯示器的顯示模式，一般選擇全屏模式。
◆選擇合適的分辨率輸出。
